時控開關和時間繼電器怎么接線?

發布時間:2021-09-10 10:51:17 1137

時控開關控制時間繼電器:實現自動定時開、關的電器可以延時啟動或者延時關閉。

根據不同生產生活環境要求,以電機為例,需要在斷電之后延時5S后電機停止運轉,或者是在通電之后,電機延遲5S后再啟動,就需要時間繼電器進行完成。電機有自動定時開、關和延時啟動(停止)的需求,需要時控開關控制時間繼電器完成。

微電腦時控開關控制時間繼電器怎么接線?

1.把空氣開關和時控開關接上(空氣開關已經接入220V市電,并且處于斷開狀態)。

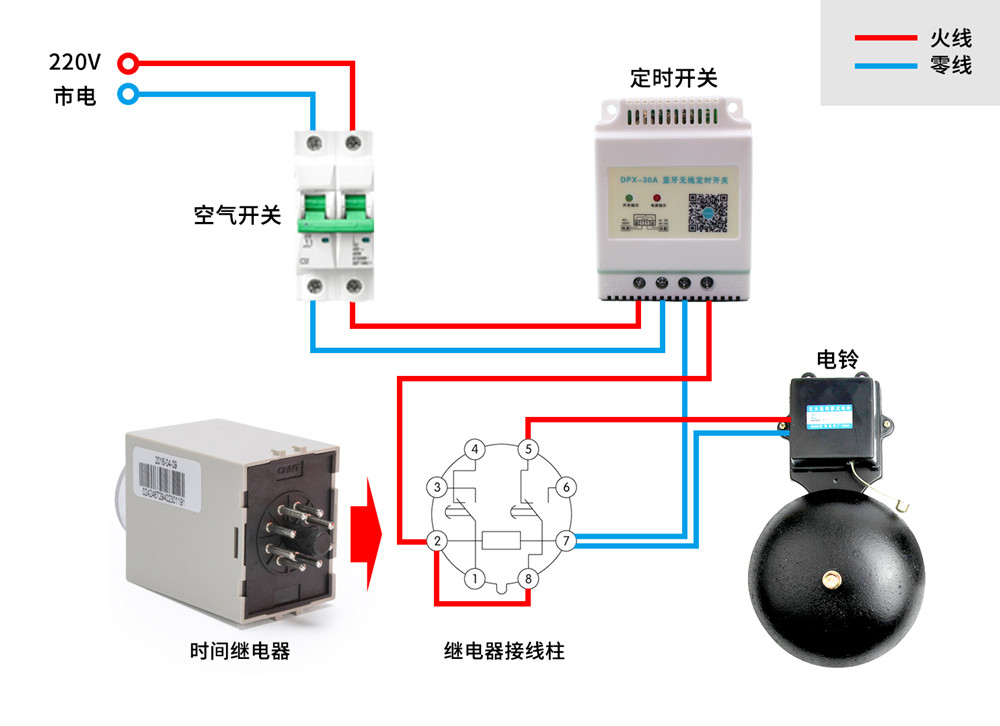

2.把時控開關和時間繼電器接上(根據圖中所示時間繼電器底座進行接線)。把時控開關的零線接在7號上,火線接在2號上。

3.把2號的火線連接到8號上面。

4.把7號接線端子連接在電鈴的零線上,把5號接線端子接在電鈴的火線上。

5.把時間繼電器插到底座上面。閉合空氣開關,打開藍牙時控開關的控制小程序,點擊開機,看電鈴是否正常工作。

時控開關

提示:時控開關通電,電鈴延時啟動的時間,可根據時間繼電器進行調整。
